| 日本愛森（EISEN）PL系列針規產品展示 |
 |
| 產品名稱： |
日本愛森（EISEN）PL系列針規
最新 熱賣 |
| 制 造 商： |
愛生(EISEN) |
| 產品種類： |
測量工具 |
| 所屬行業： |
電子及電路板工業
玩具及塑料工業
|
| 產品簡介： |
|
|
日本愛森（EISEN）PL系列針規詳細內容 |

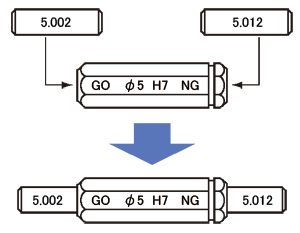

■ 精度・仕様
| 呼び寸法 mm |
許容差 |
真円度・円筒度 |
硬さ HRC |
| 0.20… 20.00 |
使用ピンゲージ
精度に準ずる |
58以上 |
| |
| φD mm |
ホルダーの
対辺寸法 mm |
L1・L2 mm |
形 狀 |
| 0.20… 1.00 |
5 |
20 |
Fig. A |
| 1.00… 20.00 |
10～27 |
30 |
Fig. B |
| ※上記サイズの片口ピンバイスもございます。 |
■ EP・ECP・EX/FCサイズを使用した場合の例
| サイズ (mm) |
ホルダーの
対辺寸法 (mm) |
L1・L2 (mm) |
ゲージ部公差 |
EP
ECP
EX |
0.20… 1.00 |
5 |
20 |
±0.5μm |
| 1.00… 4.00 |
10 |
30 |
| 4.00… 7.00 |
13 |
| 7.00… 10.00 |
17 |
| 10.00… 11.00 |
±1.5μm |
| 11.00… 15.00 |
21 |
| 15.00… 20.00 |
27 |
| FC |
20.00… 30.00 |
17 |
50 |
±2.0μm |
| 30.00… 50.00 |
±3.0μm | |
