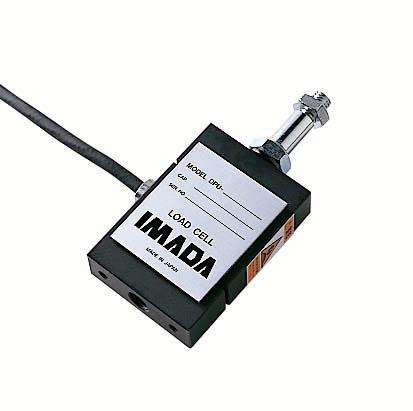

最大20kNまで測定可能な高荷重型ロードセル
・引張・圧縮の両測定に対応
・荷重値の出力にはアンプとの接続が必要
高荷重ロードセルDPUシリーズ仕様表
| 型式 |
DPU-1000N～20kN |
| 精度* |
±0.2%F.S.以內(nèi) |
| 測定方向 |
引張・圧縮 |
| 定格容量 |
型式表參照 |
| 許容過負荷 |
型式表參照 |
| 使用溫度範囲 |
-10～70℃ |
| 計測軸徑** |
M10（5000Nまでのモデル） |
| 重量 |
約800g(5000Nまでのモデル) |
| DPU-10kN：約1.7kg |
| DPU-20kN：約2.3kg |
| ケーブル |
3m（コネクタ付） |
| 本體寸法 |
寸法図參照 |
* 弊社アンプとロードセルを組み合せ調(diào)整した際の精度です。
** DPU-10kN,20kNには計測軸はなく、M6深さ10のめねじが切ってあります。
オプションで計測軸を付けることも可能です。
高荷重型ロードセルDPUシリーズ型式表
| 型式 |
最大荷重 |
許容過負荷 |
計測軸徑 |
| DPU-1000N |
1000N |
240% |
M10 P1.5 |
| DPU-2000N |
2000N |
120% |
| DPU-5000N |
5000N |
| DPU-10kN |
10kN |
なし(*) |
| DPU-20kN |
20kN |
* オプションで追加可能です。
|
